大數據分析是智能制造的基礎，“數據上云”便是智能制造的必行之路。通過將現場各類設備數據上到物聯網云平臺，可以實現數據實時采集、自動告警、精準控制，從而通過數據分析和優化手段，促進設備的智能運維管理與生產管理水平。

對此，物通博聯提供工業智能網關實現設備數據采集到天翼物聯網平臺的解決方案，實現設備運行狀態、生產參數的采集、傳輸、處理和存儲等全流程數據閉環，為企業生產經營賦能，加速像智造邁進。





操作步驟



1



天翼物聯網平臺端配置



（一）登陸天翼物聯網平臺

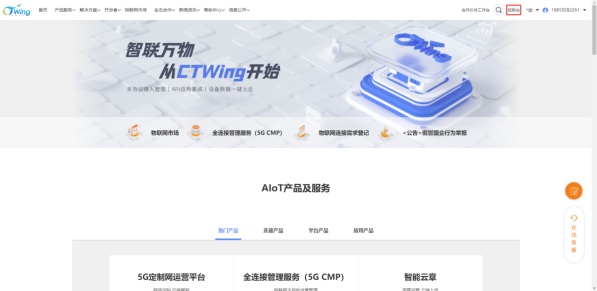

打開https://www.ctwing.cn/（天翼物聯網）網頁，通過天翼物聯網平臺賬號登錄CTWing。



（二）創建產品

點擊控制臺

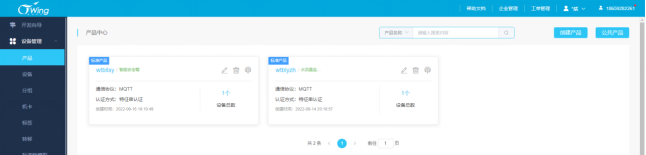

點擊設備管理——產品

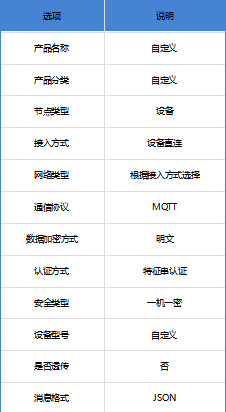

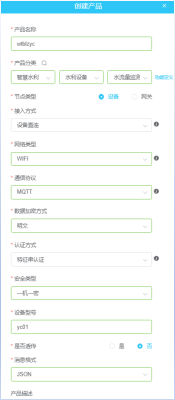

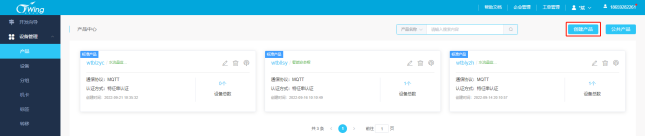

點擊創建產品，填寫相關信息



（三）創建設備

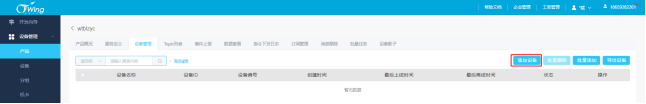

進入產品詳情頁，點擊設備管理——創建設備

（四）認證信息

創建完設備后，會生成認證信息。

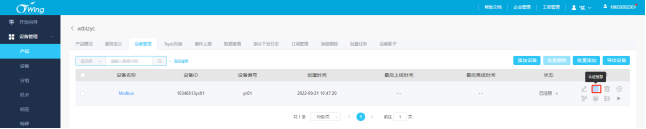

在設備管理頁面點擊認證信息獲取連接參數。

設備ID以及特征串是我們后面需要在網關上配置的連接參數。



設備ID為網關的客戶端ID，特征串為網關的連接密碼。

（五）添加屬性

屬性分為屬性以及標準屬性以及自定義屬性，標準屬性是平臺提前定義好的，用戶可直接使用或自行定義屬性。

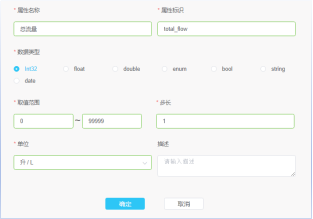

點擊新增屬性，添加自定義屬性。



注：屬性標識對應網關的變量名。

（六）添加服務

服務類型：分為”數據上報”、”事件上報”、”指令下發”以及”指令下發響應”四種。

在這里我們控制網關執行動作只需要用到”指令下發”以及”指令下發響應”兩種。

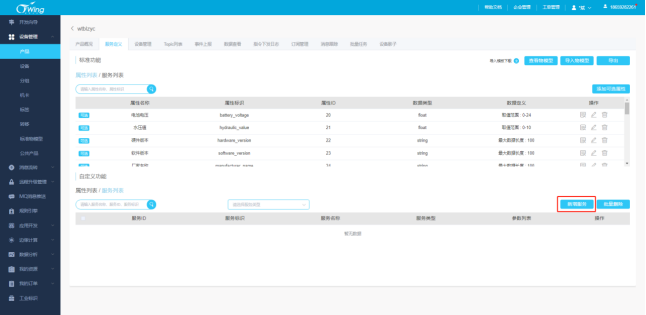

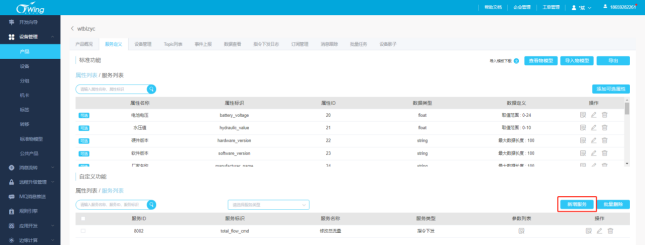

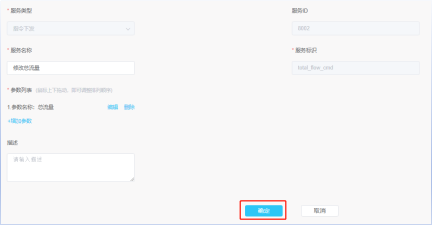

點擊新增服務

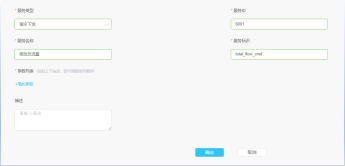

注意：服務類型為”指令下發”時，服務標識命名規則為：屬性標識_cmd。

服務類型為”指令下發響應”時，服務標識命名規則為：屬性標識_resp。

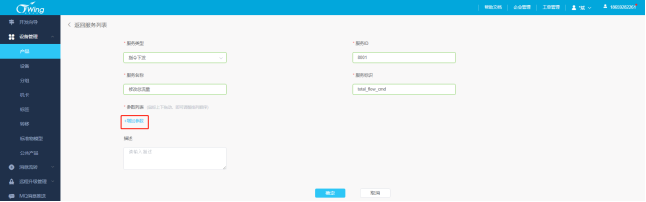

點擊增加參數



參數類型選擇屬性，屬性名稱選擇對應的點位。



繼續點擊新增服務，新增一個”指令下發響應”類型的服務。

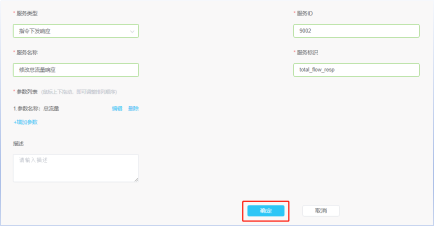

服務類型選擇”指令下發響應”，服務標識填寫屬性標識_resp。

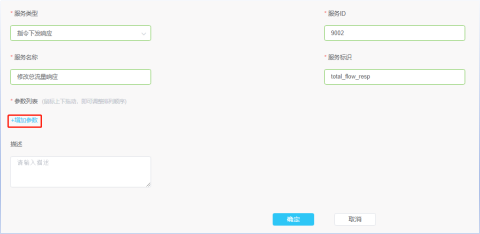

點擊增加參數，參數類型選擇屬性，屬性名稱選擇對應的點位。

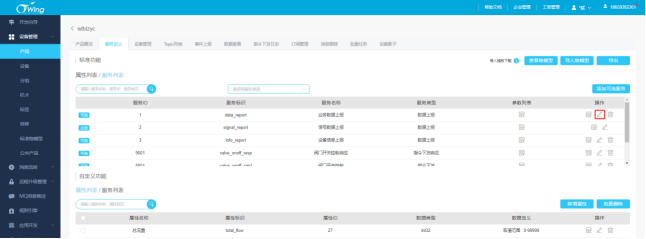

最后在標準功能——服務列表里，在服務名稱為“業務數據上報”一行的右邊點擊編輯。

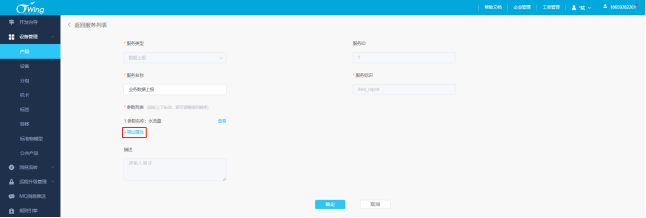

點擊增加屬性



選擇屬性后，平臺上才可以訂閱到數據。



最后點擊保存，平臺端配置完畢。





2



網關端配置



（一）數采配置

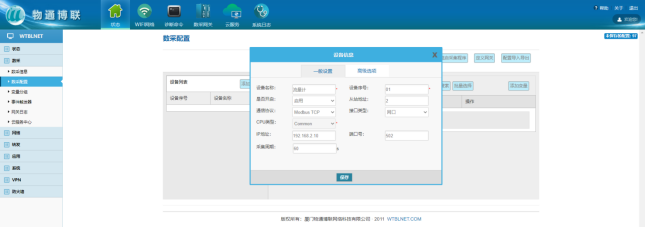

在網關Web頁面點擊數采配置——添加設備，配置通信協議以及通信參數。

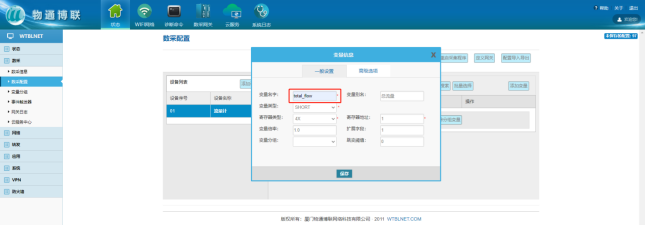

點擊添加變量



注：變量名對應平臺的屬性標識。

（二）云服務配置

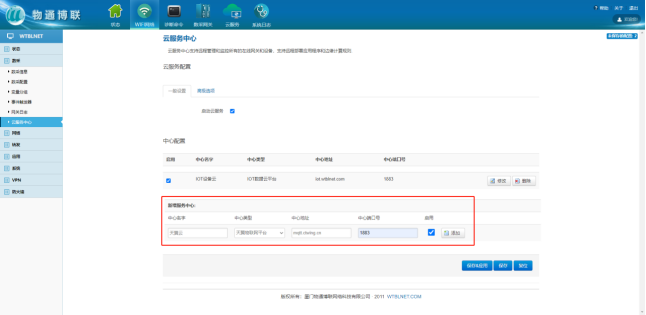

打開物通博聯網關Web界面==>點擊云服務==>中心類型選擇天翼物聯網平臺==>輸入相應信息==>勾選啟用==>點擊”添加”。



中心名字：自定義

中心類型：天翼物聯網平臺

中心地址：mqtt.ctwing.cn

中心端口號：1883

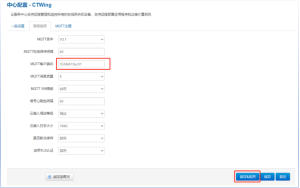

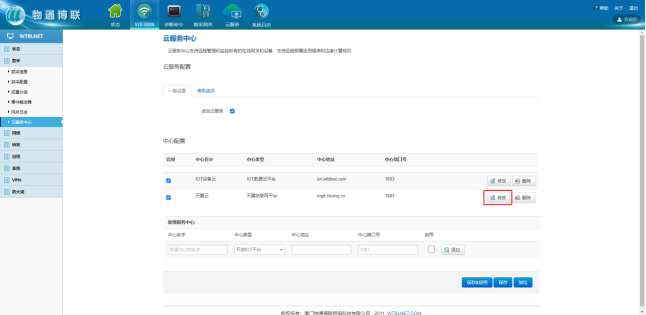

添加完成后，點擊修改，進一步填寫連接參數等信息。

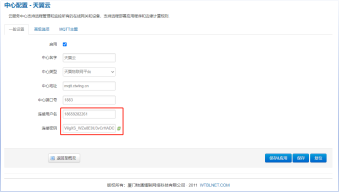

補全參數，連接用戶名為天翼物聯網平臺的登陸賬號，連接密碼和客戶端ID的獲取方法在本文檔中一、（四）處查看，填寫完點擊保存&應用。



3



天翼物聯網平臺遠程寫入





（一）查看網關上報數據

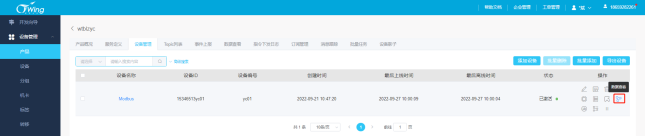

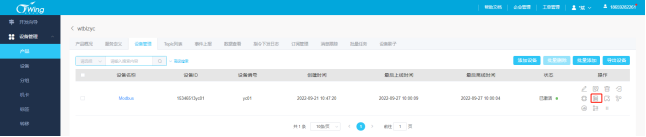

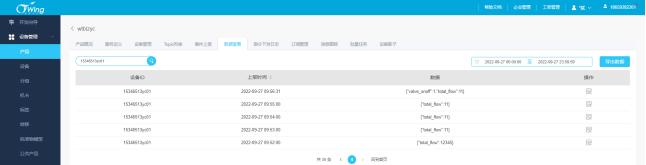

在產品——設備管理頁面點擊數據查看，即可查看網關上報的數據。



（二）指令下發

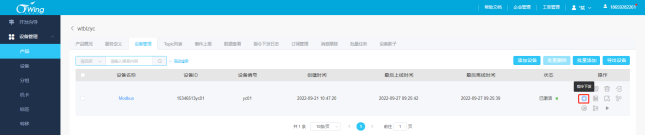

在產品——設備管理頁面對設備進行操作，點擊“指令下發”



服務標識選擇要控制的點位，參數填寫要寫入的值，指令超時時間填寫1（秒），點擊確定執行寫入。



寫入后點擊“指令下發日志”可查看數據是否寫入成功。





*更詳細步驟說明，可查看物通博聯操作手冊文檔或咨詢物通博聯工程師
