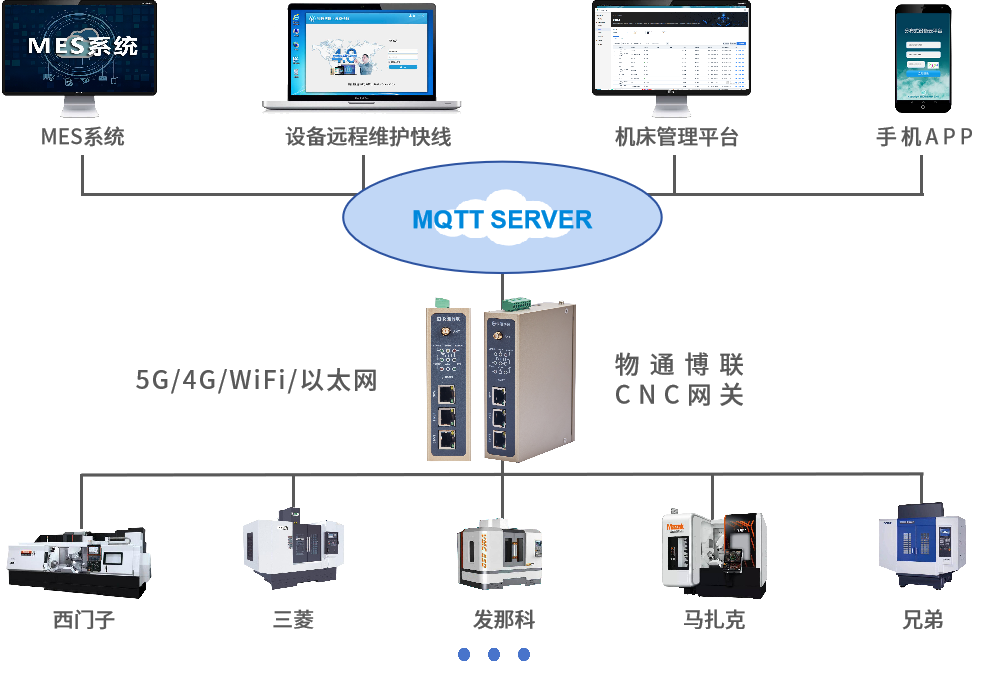

物通博聯機床采集網關支持采集市面上大部分的機床設備（西門子、馬扎克、三菱、發那科、海德漢、兄弟、哈斯、凱恩帝、臺灣寶元、廣州數控等等）的數據，通過MQTT物聯網協議接入工廠的MES系統、工廠的加工系統及物聯網系統物通博聯云平臺等，有助于提高生產效率、降低成本、保障生產安全，實現智能化決策，為工廠的可持續發展提供有力支持。

今天我們來介紹一下如何通過通過物通博聯工業智能網關采集廣數CNC機床數據。

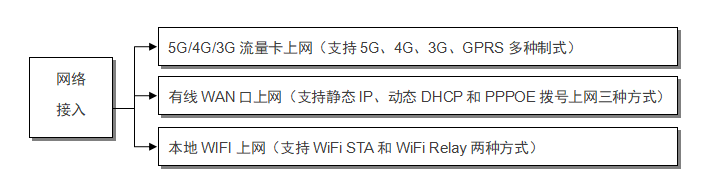

網關作為一個遠程云網關設備，網絡功能是其最基礎也是最重要的功能之一。物通博聯網關支持所有的廣域網上網方式，用戶可以選擇其中一種進行聯網并且有且只能開啟一種上網方式。



 此系統為：988TA

注：目前已知可以聯網的型號980TDi(要帶i)，988系列（17年后的新版）。

1.確認通訊接口

1.1網口常見位置

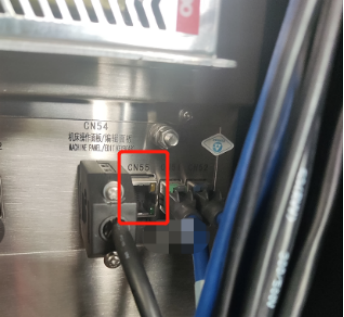

數控面板的后面，CN55（絲印標號），可通過這個確認：





1.2、其他位置

其他位置一般是前面兩個位置用網線引出來后做的網口母頭，常見在機床數控面板側面，機床電器柜后面等等。

 2.確認數控系統軟件版本

以988TA為例（不同數控系統的版本要求還不太一樣）：





圖中的軟件版本為：1.76，是可以進行數據采集的。低于1.7要進行升級。

3.網絡配置

3.1、設置系統參數

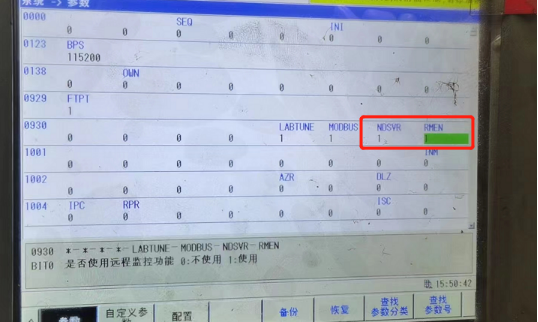

先去系統設置中把參數開關打開



 啟用相關參數功能

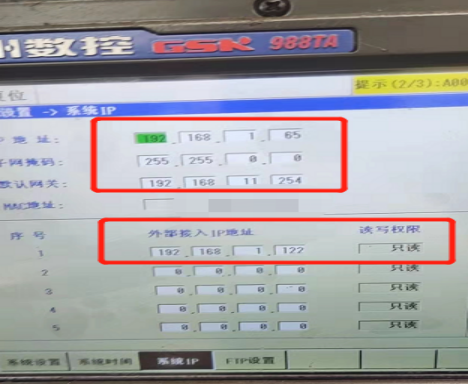

 3.2、設置網絡ip



 這里主要注意外部接入的ip地址為你的采集硬件（工控機、服務器、網關等）ip，讀寫權限一般為了避免風險都給到只讀 權限。

3.3通信測試

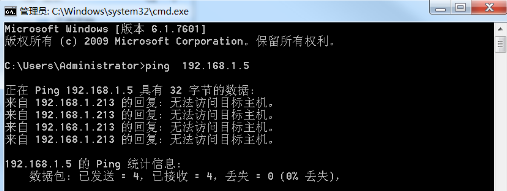

ping指令測試

例：ping 192.168.1.5



4.常見問題

4.1、網絡不通：重啟設備、檢查網線、檢查網口燈是否閃爍

4.2、版本低：嘗試升級數控系統

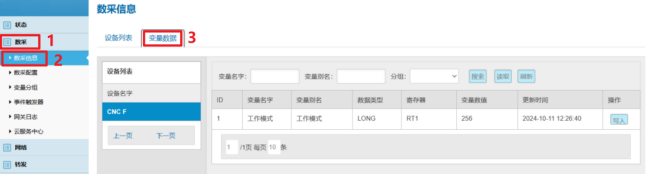

3.數據看板

*更詳細步驟說明，可查看物通博聯操作手冊文檔或咨詢物通博聯工程師
