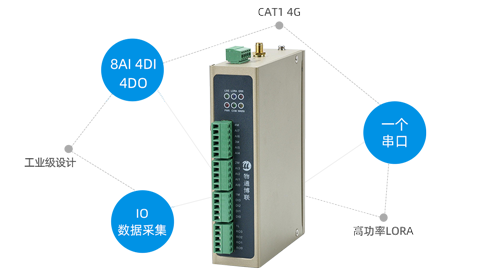

WD240系列工業數傳終端 一款實現多路AI、AO、DI、DO數據采集的無線LORA/4G的數采終端 硬件參數：1路232/485串口，8AI-4DI-4DO等多路IO 聯網功能：CAT1 4G 、高功率LORA（433MHZ、915MHZ） 采集功能：支持采集模擬量、數字量采集，支持快速的脈沖計數 本地透傳：通過LORA實現12KM以內的無線數據透傳 云端接入：通過4G實現與云平臺的遠程無線數據監控 應用場景：工廠、礦山、油田、水利、農業、港口等 樣機申請 在線咨詢
豐富的IO采集接口 支持4路的12位高精度模擬量輸入（可選8AI、4DI、4DO或者4AI、8DI、4DO或者4AI、4DI、4DO、4DO或者2AO、6AI、4DI、4DO等多種配置） 支持4路的干、濕接點接線類型，可選的0~60V數字量輸入，支持計數器功能； 支持4路的3A的繼電器輸出，同時支持0~30V直流和0~250V交流信號接入； 具有復用型電路,可以選配成4AI/4DI/4DO/2AO-2AI，適當AI/DI/DO最多可以8路； 無線LORA傳輸功能 內嵌大功率、遠距離的LORA傳輸芯片，發射功率可達30dbm,最大支持12KM的距離傳輸； 支持410~493MHz和850~930MHz可選配頻段，國內外均可用； 可靈活配置LORA的信道、功率、空中速率等參數；支持最大幀長和超時時間設定，適合各種數據包和相應速度的場景應用； 標準Modbus RTU協議 支持標準的Modbus RTU協議進行本地的IO控制和數據采集； 無線4G數據上云 支持通過4G網絡實現將串口及IO的數據通過MQTT協議上傳到各種云端平臺和系統； 無線透傳功能 支持232或者485串口的無線透傳、支持點對點、點對多點的數據透傳支持不同系統共存的無干擾的數據透傳； 高可靠工業級設計 1）6~35V寬電壓設計、-40~+85℃寬溫設計； 2）隔離的RS232或RS485設計，15KV ESD保護； 3）采用光耦隔離的數字量輸入、精準基準電壓和高可靠性的繼電器設計；

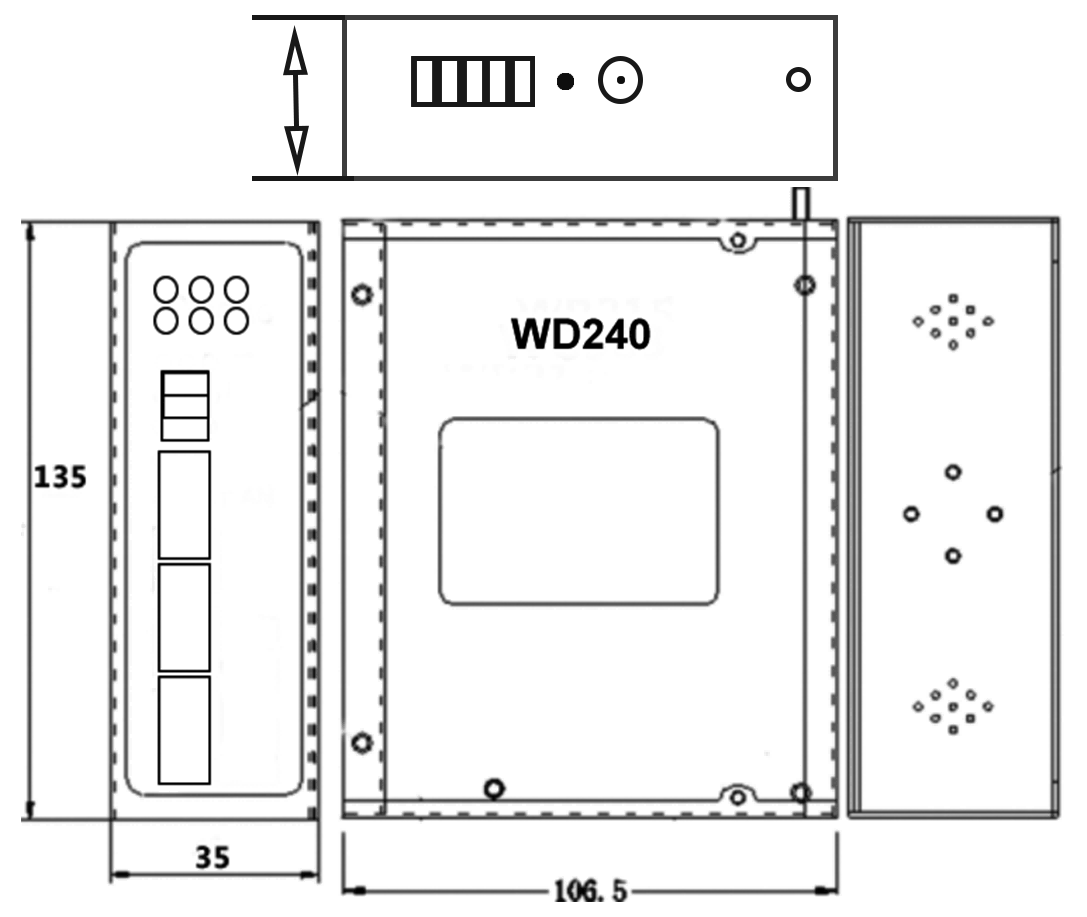

規格參數 硬件規格 硬件平臺 CPU核心 32位 Arm Cortex-M4 接口特性 電源接口 DC 9V-35V （接線端子） 串口接口 1個串口(RS232/RS485)，15KV ESD保護，1200~128000bit/s,默認19200 模擬量輸入 4/8個12位采集精度的AI（可選電流型和電壓型） 電流型4~20mA,0~20mA 電壓：0~5V，0~10V等 數字量輸入 4/8路光耦隔離0~60V，支持干濕節點接入（默認干接點、支持4路計數器） 數字量輸出 4路3A繼電器輸出250V交流AC ，30V直流 DC（可擴展4路晶體管DO） 天線接頭 LORA天線：SMA x 1 / 4G天線：SMA x 1 接線端子 3*6*3.81mm,1*3*3.81mm,1*5*3.81mm 4G（可選） 網絡制式 LTE Cat1 ,最大下行速率10Mbps，最大上行速率5Mbps LORA（可選） 工作頻段 410~493MHz或者850~930MHz可選 接收靈敏度 150dBm 發射功率 22dBm 通信距離 最大12KM（建議室內2KM，室外8KM） 空中速率 0.48K~62.5Kbps（最高可達300K） 發射電流 650mA LORA信道 6個信道，可配置 機械特性 外形尺寸 136x106.5x35mm 安裝方式 導軌 外 殼 金屬殼 （土豪金） 防護等級 IP30 散熱方式 無風扇散熱 重量 280g EMC指標 靜電放電抗擾度 GB/T17626.2-2018,level4 電快速瞬變脈沖群抗擾度 GB/T17626.4-2018,level4 振蕩波磁場抗擾度 GB/T17626.18-2016,level4 射頻電磁場輻射抗擾度 GB/T17626.3-2016,level4 浪涌(沖擊)抗擾度 GB/T17626.5-2019,level4 工頻磁場抗擾度 GB/T17626.8-2006,level4 物理特性 振動 GB/T2423.10-2008 沖擊 GB/T2423.5-2019 跌落 GB/T2423.8-1995 環境濕度 環境濕度 5 %~ 95% (無凝霜) 存儲溫度 -40 ℃~ 85℃ 工作溫度 -20℃ ~ 70℃
產品選型 硬件選型 訂貨號 WD240-<N>-<I>-<S> N（上行網絡） L（帶LORA模塊）/ G（帶4G模塊）/W (帶WIFI模塊，開發中*) I（I O模塊） M0844（M表示模塊，0代表0個AO、8代表8個AI（4AI+4復用型AI），4代表4個DI，4代表4個RO） S（串口類型） -232:RS232串口；-485:RS485串口 示例 WD240-LM0844-485（8AI-4DI-4DO，國內頻段：410~493MHz,485串口） WD240-LM0484-232（4DI-4AI-4DI-4RO，國內頻段：410~493MHz，232串口） WD240-LM0448-485（4DO-4AI-4DI-4RO，國內頻段：410~493MHz，485串口） WD240-LM2644-232（2AO-6AI-4DI-4RO，國內頻段：410~493MHz，232串口） WD240-LM0844-485（8AI-4DI-4DO，海外頻段：850~930MHz，485串口） WD240-GM0844-485（8AI-4DI-4DO，4G CAT1,485串口）等
資料下載 【產品規格說明書】WD240產品規格說明書V1.0 【產品使用手冊】WD240產品使用手冊V3.4 【配置工具】WD240配置工具
